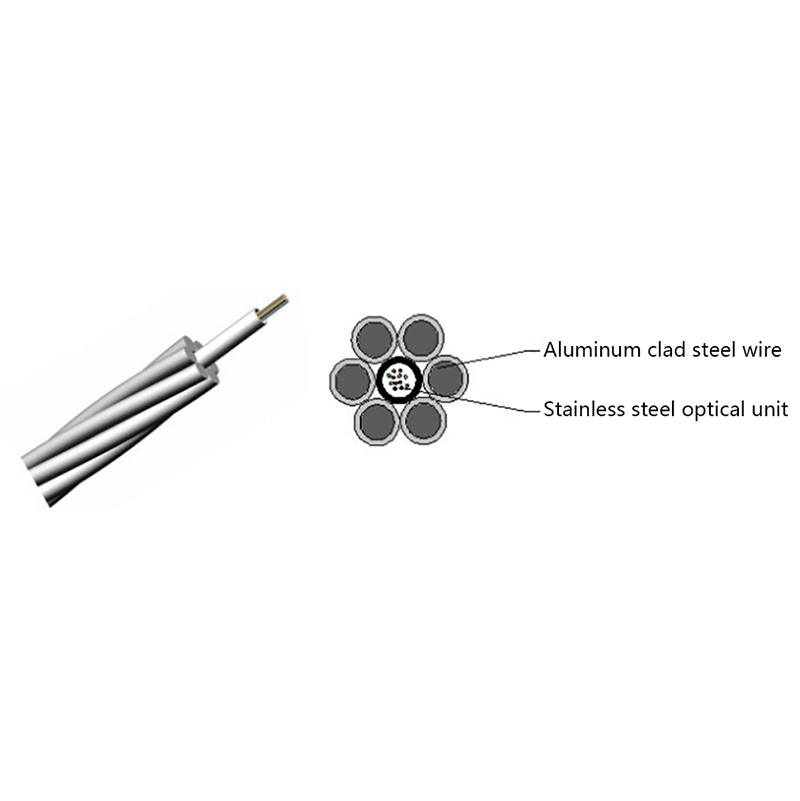

중앙관 OPGW의 구조적 특성
스테인레스 스틸 튜브의 광섬유 유닛을 중앙에 배치하고 다른 금속 와이어와 함께 꼬아 케이블을 형성합니다. 광섬유는 더 나은 초과 길이를 갖도록 스테인레스 스틸 튜브에 배치됩니다. 정밀하게 설계된 광케이블 단면은 광케이블의 전기적 성능, 기계적 물리적 특성 및 열적 안정성을 보장합니다.
층상 연선 OPGW의 구조적 특성
스테인레스 스틸 튜브 광섬유 장치는 동시에 다른 금속선과 함께 꼬이도록 설계되었습니다.
스테인레스 스틸 튜브에 배치된 광섬유는 더 나은 초과 길이를 갖습니다. 동시에, 층상 구조의 스테인레스 스틸 광섬유 유닛은 두 번째 층에 위치하여 연선을 통해 더 크고 안정적인 인장 초과 길이를 생성합니다.
정밀하게 설계된 광케이블 단면은 광케이블의 전기적 성능, 기계적 물리적 특성 및 열적 안정성을 보장합니다.
적용특성
회선의 기술 조건에 따라 광케이블의 구조를 변경하지 않고 알루미늄과 강철 섹션의 비율을 결합하여 회선의 기술 요구 사항을 충족하는 제품을 얻을 수 있습니다.
스테인레스 스틸 관형 OPGW 광케이블 구조는 알루미늄 튜브 구조보다 측면 압력과 충격 저항이 더 높습니다. 스테인레스 스틸은 전도성이 낮고 강도가 높으며 내식성이 우수하며 광섬유가 잘 보호됩니다.
스테인레스 스틸 튜브에는 수분이나 물이 침투하는 것을 방지하기 위해 그리스가 채워져 있습니다. 광섬유의 남은 길이를 조정하면 광케이블의 온도 특성이 양호해진다.
고강도, 저전도율 알루미늄 피복 강철 와이어의 내부 층은 OPGW의 자체 중량과 외부 하중을 지탱합니다. 전하 표피 효과의 원리를 사용하여 과부하 또는 결함 단락 전류가 우수한 도체의 외부 층을 통해 전달되어 광섬유 보호에 유리합니다.
광케이블은 기존 가공 접지선과 유사한 기계적, 전기적 특성을 갖고 있어 오래된 접지선을 교체하고 새로운 접지선을 설계 및 설치하는 것이 용이합니다. 접지선과 통신의 이중 기능을 가지고 있습니다.
광섬유의 나머지 길이를 정밀하게 제어하여 케이블이 높은 부하와 넓은 범위를 견딜 수 있는 능력을 보장할 수 있습니다.
